دوربین حرارتی | تصویربرداری حرارتی | ترموویژن

دوربین حرارتی

دوربین حرارتی


در سیستم های الکترونیکی که امروزه در دسترس قرار دارد یکی از مهم ترین عوامل ایجاد مشکلات اساسی وجود گرما و حرارت بالاییست که در هنگام کار تولید می شود. در این زمینه همیشه باید به این موارد توجه کافی داشت زیرا گرما می تواند علاوه بر خرابی سیستم باعث بروز حوادث مختلفی گردد. در همین راستا لزوم کاهش دما و بررسی میزان گرمای ایجاد شده توسط تجهیزات مختلف بسیار ضروری و مهم است.

در حال حاضر با پیشرفت تکنولوژی می توان به راحتی بخش های مختلف گرما زا و مکانهایی که حرارت بالایی دارد را مشخص کرد و از آن قبل از به وجود اومد حادثه ای جلوگیری کرد.یکی از این موارد استفاده از تصویربرداری حرارتی و دوربین حرارتی یا ترموویژن (Thermo vision) است. تصویربرداری حرارتی یا ترموویژن یکی از راه‌های بررسی و پایش و عیب‌یابی جهت پیشگیری هر اتفاقی است.

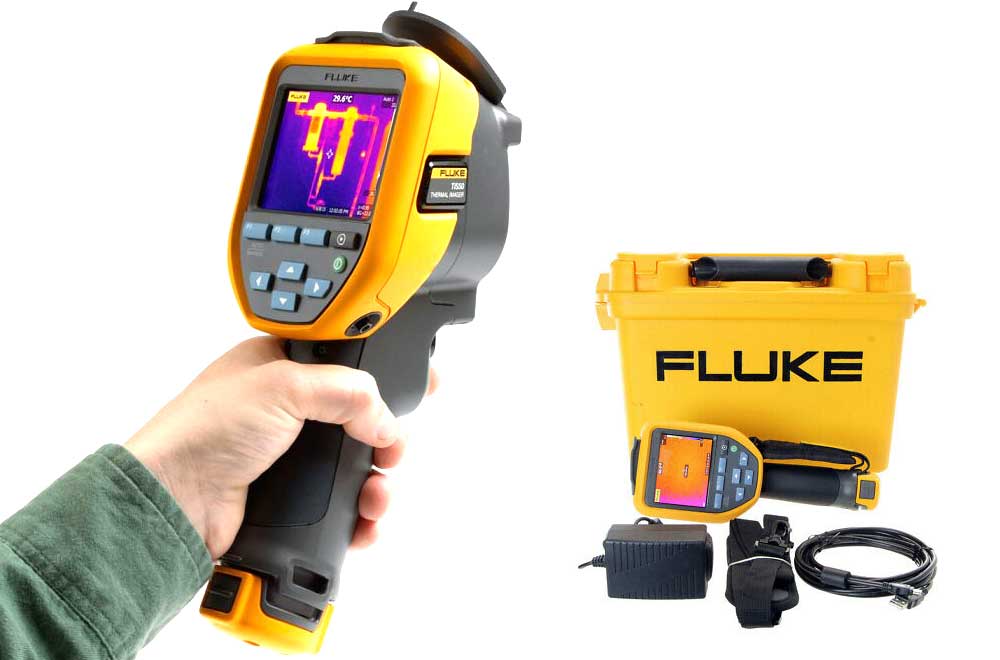

تصویربرداری حرارتی درواقع آشکارسازی حرارت تجهیزات مختلف، است.  در تصویربرداری حرارتی درواقع بخش مرئی نور حذف می‌شود و فقط پرتـوهای مادون‌قرمز ثبت می‌شوند. دوربین‌های ترموویژن ازجمله دوربین‌های مفید و کارآمد است که انرژی حرارتی منتشرشده از اجسام را جمع‌آوری و آن را به یک تصویر رنگی باکیفیت تبدیل می‌کند. در این دوربین‌ها تصاویر به رنگ خاکستری است  که با کمک کامپیوتر داخل دوربین به تصویر رنگی تبدیل می‌شوند.

عملکرد دوربین حرارتی

چشم انسان در حالت عادی امکان مشاهده نور مادون‌قرمز را ندارد. این نورها در بسیاری موارد مورداستفاده قرار می‌گیرد که چشم ما از دیدن آن محروم است. دوربین‌ حرارتی درواقع، تصاویر را از طریق ثبت نور مادون‌قرمز تولیدشده توسط انرژی گرمایی که با چشم غیرمسلح قابل‌مشاهده نیست، نمایش می‌دهد.

هر چیزی در تصویر رنگی گرما ساتع می‌کند حتی تکه‌های یخ. انرژی مادون‌قرمز ناشی از یک جسم توسط عدسی‌ها بر روی یک آشکارساز مادون‌قرمز متمرکز می‌شود.آشکارساز اطلاعات را جهت پردازش تصویر به گیرنده‌ها و سنسور ارسال می‌کند. در دوربین حرارتی، از هزاران سنسور استفاده می‌شود که هر یک  از سنسورها دمای بخش کوچکی از میدان دید لنز دوربین را اندازه‌گیری می‌کند.

دوربین حرارتی

این سنسورهای ترموویژن روی صفحه‌ای که به آن دتکتور گفته می‌شود، به‌صورت سطری / ستونی در کنار هم مانند پیکسل‌های مانیتورهای کامپیوتر چیده شده‌اند. انرژی حرارتی از میان بسیاری از موانع مانند دود، گردوغبار، شاخ و برگ نسبتاً کم و مه نور عبور می‌کند.

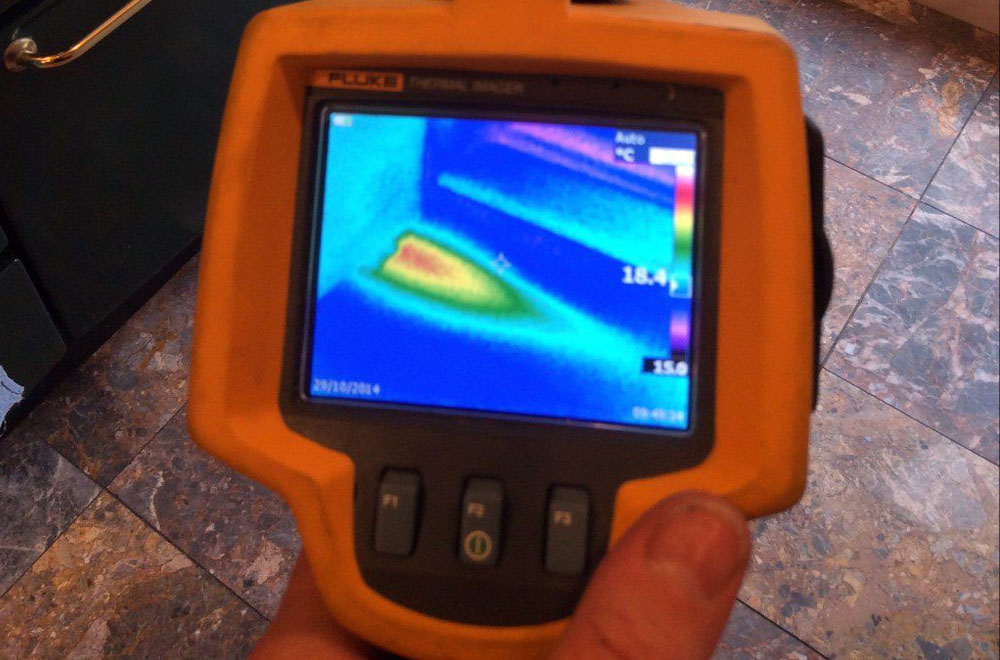

دوربین حرارتی یا دمانگار هر دما را بارنگ مخصوصی به نمایش می‌گذارد که به شما این امکان را می‌دهد دمای خارج‌شده از هر جسم را با اشیای کناری‌اش مقایسه کنید. در ترموویژن معمولاً دماهای سردتر بارنگ‌هایی مانند آبی، بنفش یا سبز نمایش داده می‌شوند، و دمای های گرم‌تر بارنگ‌هایی همچون قرمز، نارنجی یا زرد نشان داده می‌شوند.

موارد استفاده دوربین حرارتی

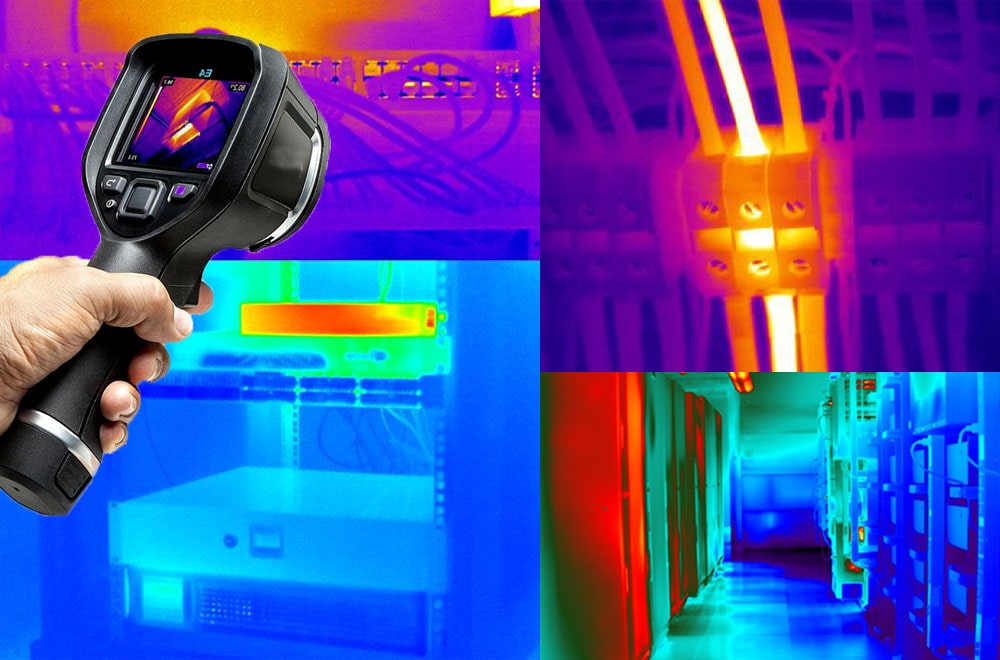

یکی از کاربردهای دوربین حرارتی ، تصویربرداری حرارتی دیتاسنتر یا مراکز داده و اتاق سرورهاست. در یک دیتاسنتر وجود تصویربرداری حرارتی باعث می‌شود از اتفاقات مختلفی که باعث ازکارافتادن دیتاسنتر شود جلوگیری کرد. عدم وجود نقاط گرم (Hot Spot)در مراکز داده یا دیتاسنتر از مواردی است که باید همیشه موردتوجه باشد. اطلاع از میزان گرما کمک می‌کند تا تأمین بهینه سرمایش موردنیاز تجهیزات به‌طور دقیقی صورت پذیرد.

اجرای بهینه و اثربخش انواع راهکارها و ارتقاء سیستم تأمین سرمایش مراکز داده  از مزایای استفاده از سیستم تصویربرداری حرارتی جهت پیدا کردن نقاط گرمازا و رفع آن است.تصویربرداری حرارتی از دیتاسنتر به‌عنوان یکی از اصول نگهداری و بهره‌برداری از مراکز داده ضروری است. اطلاعات خروجی از این فاز می‌تواند به‌عنوان لیست مشکلات حرارتی سایت و اطلاعات ورودی در بخش ایجاد الگوی گردش هوا و گرمازدایی از دیتاسنتر بسیار تأثیرگذار باشد.

این سنسورهای ترموویژن روی صفحه‌ای که به آن دتکتور گفته می‌شود، به‌صورت سطری / ستونی در کنار هم مانند پیکسل‌های مانیتورهای کامپیوتر چیده شده‌اند. انرژی حرارتی از میان بسیاری از موانع مانند دود، گردوغبار، شاخ و برگ نسبتاً کم و مه نور عبور می‌کند.

دوربین حرارتی یا دمانگار هر دما را بارنگ مخصوصی به نمایش می‌گذارد که به شما این امکان را می‌دهد دمای خارج‌شده از هر جسم را با اشیای کناری‌اش مقایسه کنید. در ترموویژن معمولاً دماهای سردتر بارنگ‌هایی مانند آبی، بنفش یا سبز نمایش داده می‌شوند، و دمای های گرم‌تر بارنگ‌هایی همچون قرمز، نارنجی یا زرد نشان داده می‌شوند.

از دیگر کاربردهای دوربین حرارتی  و تصویربرداری حرارتی

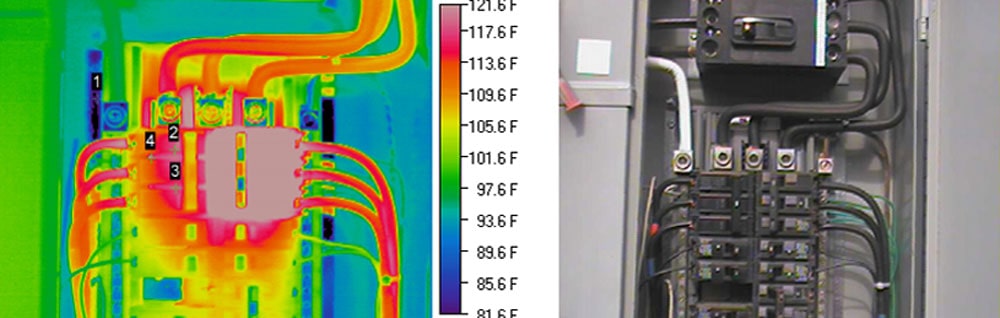

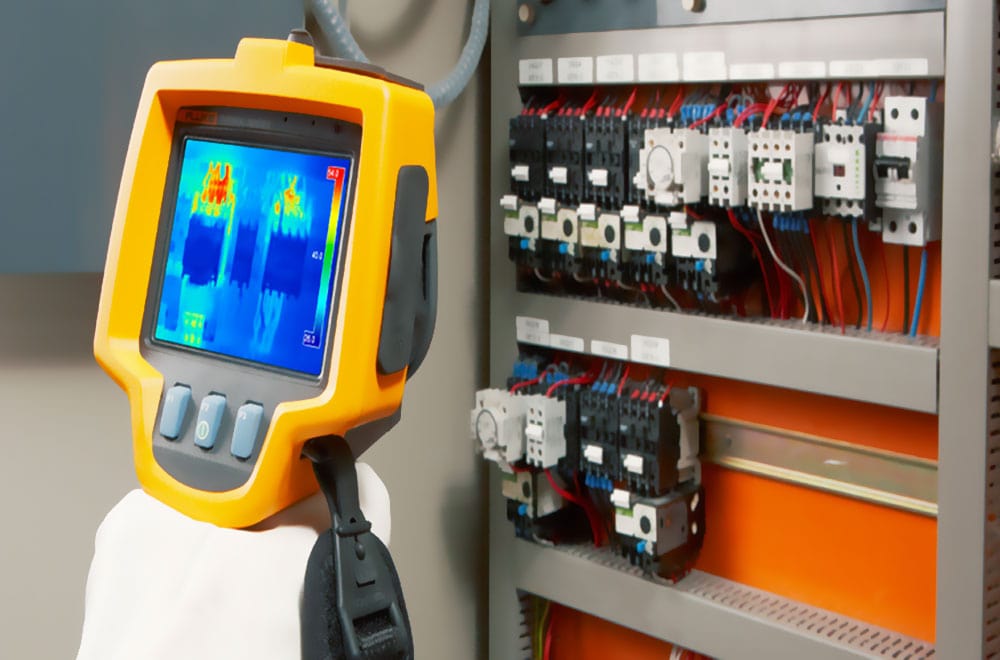

دوربین‌های حرارتی جزو تجهیزات ابزار دقیق است و برای ردیابی و تشخیص استفاده می‌شوند به همین جهت در موارد امنیتی ،همچنین در صنعت برق برای بازدید از کابل و سیم‌ها کاربرد بسیار زیادی دارند. درواقع چون کار این دوربین‌ها با حرارت است می‌تواند نقش به سزایی در امنیت محیط امنیتی داشته باشد. می‌توان با استفاده از ترموویژن ها وجود خودروها و افراد زنده را تا حد زیادی حتی در شرایط بد آب و هوایی تشخیص داد.

دوربین حرارتی
