سوئیچ POE چیست؟ کاربردها، مزایا و معایب POE

سوئیچ POE

سوئیچ POE


سوئیچ‌های شبکه رابط‌های بین تجهیزات شبکه مانند کامپیوترها دوربین‌های مداربسته، پرینترها و … است که سوئیچ POE نیز یکی از این انواع سوییچ های شبکه می باشد. با پیشرفت تکنولوژی سوئیچ‌هایی وارد بازار شدند که می‌توانند برق را نیز در شبکه انتقال دهند. سوئیچ شبکه یک دستگاه سخت‌افزاری شبکه است که اجازه می‌دهد ارتباط بین دستگاه‌های مختلف در یک شبکه محلی مانند شبکه خانگی یا شرکتی را  تأمین کنید. سوئیچ شبکه، یک دستگاه سخت‌افزاری کوچک است که وظیفه متمرکز کردن ارتباطات بین دستگاه‌های مختلف متصل شده در یک شبکه محلی (LAN) را بر عهده دارد.

PoE

سوئیچ شبکه چگونه کار می‌کند؟

مک آدرس هر دستگاهی منحصربه‌فرد و مختص به همان دستگاه است. مک آدرس‌ها در جدولی به نام جدول مک آدرس ذخیره می‌شود. سوئیچ با داشتن مک آدرس مقصد، داده را به صاحب آن می‌رساند. اطلاعات در شبکه به‌صورت بسته داده و فریم جابه‌جا می‌شود و هر فریم شامل اطلاعاتی مانند آدرس مبدأ و آدرس مقصد است. سوئیچ با توجه به مک آدرس (MAC Address) موجود در قسمت مقصد در فریم، پورت مقصد را تشخیص می‌دهد و بسته داده را به همان پورت می‌فرستد.

سوئیچ POE  چیست؟

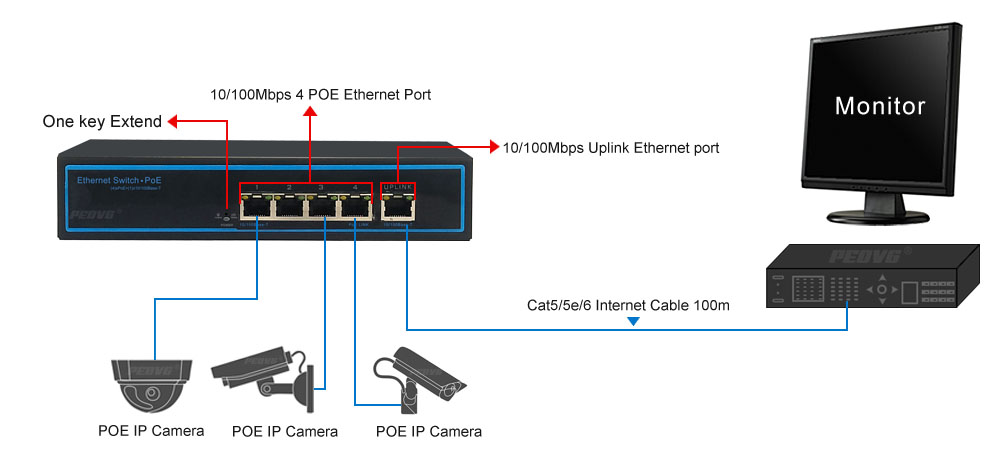

Power over Ethernet فناوری است که در سوییچ‌های POE استفاده می‌شود. کاربرد سوییچ POE درواقع بسیار زیاد است و توانسته پیشرفت قابل‌توجهی را در تکنولوژی‌های شبکه ایجاد کند. درواقع با استفاده از یک سوئیچ شبکه PoE، اتصال شبکه و منبع تغذیه ازطریق کابل اترنت به وجود می‌آید. در حقیقت سوئیچ شبکه POE هم برق یک دستگاه تحت شبکه
(مانند دوربین مداربسته) را تأمین می‌کند هم دیتا را منتقل می‌کند. در حال حاضر انواع مختلفی از سوئیچ‌های شبکه باقابلیت PoE بر اساس تعداد پورت دسته‌بندی می‌شوند. این سوئیچ‌ها به 8، 12، 24، 48 پورت تقسیم و در دو نوع مدیریتی و غیر مدیریتی نیز موجود می‌باشند.

مزیت استفاده از سوئیچ poe

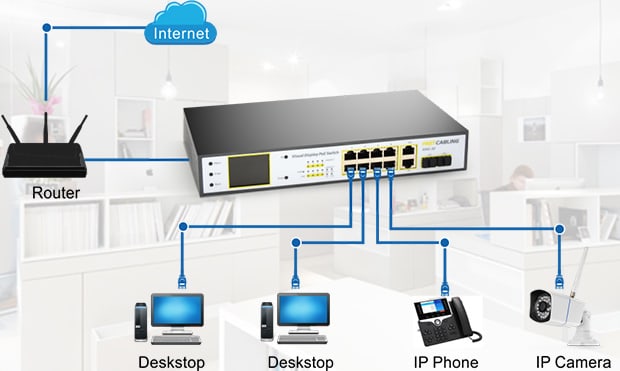

سوئیچ‌هایی که از قابلیت Poe برخوردار نیستند درواقع نمی‌توانند هم‌زمان با ارسال دیتا، برق را نیز تأمین کنند و این اتفاق را نمی‌توانند به‌صورت هم‌زمان از طریق کابل‌های اترنت انجام دهند. برای به دست آوردن PoE در این سوئیچ‌ها، باید از تجهیزات منبع تغذیه (PSE) مانند انژکتور PoE میان سوئیچ‌ها و PD استفاده شود. این انژکتور یا PSE های میانی می‌توانند ضمن دریافت سیگنال‌های داده از کابل متصل به سوئیچ غیر PoE، انرژی الکتریکی اضافه کنند و سپس داده‌ها و قدرت را به PD ها (Power Devices) تحویل دهند. برای این سوئیچ، فقط یک کابل برق برای سوئیچ و یک کابل شبکه برای اتصال PD ها لازم است. سپس PD را می‌توان مستقیماً به درگاه سوئیچ گیگابیت PoE برای انتقال داده و منبع تغذیه وصل کرد.

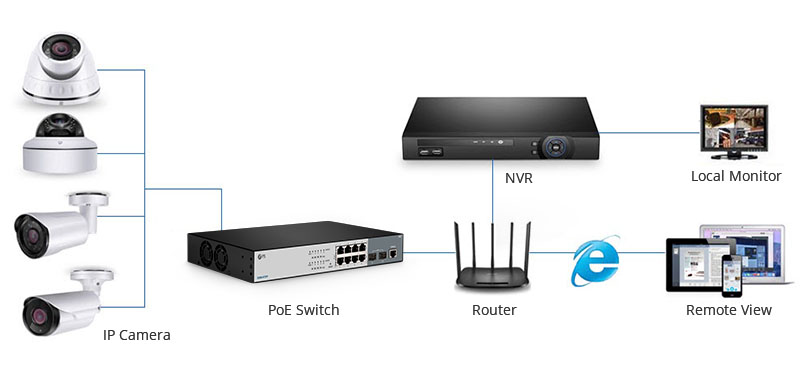

محدودیت‌های سوئیچ‌های غیر PoE که به PSE ها و کابل‌های اضافی احتیاج دارند از عواملی است که باوجود سوئیچ poe برطرف شده است. سوئیچ poe این امکان را می‌دهد تا PD هایی مانند دوربین‌های نظارت IP را بر اساس مکانی که باید باشند نصب شوند. علاوه بر این، ترکیبی از سوئیچ PoE و فناوری بی‌سیم حتی می‌تواند محیط بدون کابل را نیز ممکن سازد.

سوئیچ PoE کل کابل‌کشی و موارد دیگر در شبکه را ساده می‌کند. سوئیچ‌های poe با فعال کردن پروتکل SNMP، می‌تواند در نظارت و مدیریت شبکه بسیار کاربردی باشد و این قابلیت در ساده‌تر کردن مدیریت وسایل متصل بسیار موردتوجه است. همچنین در صورت استفاده از سوئیچ PoE، دیگر نیازی به خرید و نصب سیم‌های برق و پریز برق اضافی نیست و صرفه‌جویی قابل‌توجهی در هزینه‌های نصب و نگهداری اتفاق می‌افتد.

مزیت استفاده از سوئیچ poe

سوئیچ‌هایی که از قابلیت Poe برخوردار نیستند درواقع نمی‌توانند هم‌زمان با ارسال دیتا، برق را نیز تأمین کنند و این اتفاق را نمی‌توانند به‌صورت هم‌زمان از طریق کابل‌های اترنت انجام دهند. برای به دست آوردن PoE در این سوئیچ‌ها، باید از تجهیزات منبع تغذیه (PSE) مانند انژکتور PoE میان سوئیچ‌ها و PD استفاده شود. این انژکتور یا PSE های میانی می‌توانند ضمن دریافت سیگنال‌های داده از کابل متصل به سوئیچ غیر PoE، انرژی الکتریکی اضافه کنند و سپس داده‌ها و قدرت را به PD ها (Power Devices) تحویل دهند. برای این سوئیچ، فقط یک کابل برق برای سوئیچ و یک کابل شبکه برای اتصال PD ها لازم است. سپس PD را می‌توان مستقیماً به درگاه سوئیچ گیگابیت PoE برای انتقال داده و منبع تغذیه وصل کرد.

محدودیت‌های سوئیچ‌های غیر PoE که به PSE ها و کابل‌های اضافی احتیاج دارند از عواملی است که باوجود سوئیچ poe برطرف شده است. سوئیچ poe این امکان را می‌دهد تا PD هایی مانند دوربین‌های نظارت IP را بر اساس مکانی که باید باشند نصب شوند. علاوه بر این، ترکیبی از سوئیچ PoE و فناوری بی‌سیم حتی می‌تواند محیط بدون کابل را نیز ممکن سازد.

سوئیچ PoE کل کابل‌کشی و موارد دیگر در شبکه را ساده می‌کند. سوئیچ‌های PoE با فعال کردن پروتکل SNMP، می‌تواند در نظارت و مدیریت شبکه بسیار کاربردی باشد و این قابلیت در ساده‌تر کردن مدیریت وسایل متصل بسیار موردتوجه است. همچنین در صورت استفاده از سوئیچ PoE، دیگر نیازی به خرید و نصب سیم‌های برق و پریز برق اضافی نیست و صرفه‌جویی قابل‌توجهی در هزینه‌های نصب و نگهداری اتفاق می‌افتد.

در چند کلام سویچ پی او ای این مزایا را دارد

– نیاز به سیم‌کشی برق نیست و با یک سیم، برق و دیتا تأمین می‌شود و نیاز به سیم‌کشی مختص برق نیز وجود ندارد
– بدون اتصال به پریز در هرجایی که اتصال شبکه وجود دارد می‌توانید دستگاه و تجهیزات POE را قرار دهید.
– اتصال برق POE هوشمند است و باعث از بین رفتن و خرابی‌های ناشی از نوسانات برق نمی‌شود.

محدودیت‌های استفاده از سوئیچ poe

انتقال دیتا و جریان برق توسط کابل‌های اترنت در سوئیچ‌های POE عموماً تا 100 متر جوابگو است و این مسافت 100 متری برای بسیاری از موارد مانند دانشگاه‌ها، رستوران‌ها و سایر شرکت‌ها یک محدودیت محسوب می‌شود.

همچنین برق شبکه‌های PoE ظرفیت محدودی دارد و باید ظرفیت توان سوئیچ‌های PoE شما پاسخگوی نیاز شما باشد، زیرا محدودیت برق بر اساس استانداردهای PoE و PoE Wattage وجود دارد.

اتصال سوئیچ POE

در بهترین حالت شما برای استفاده از تمام قابلیت‌های سوئیچ poe نیاز به بستر شبکه باکیفیت دارید. به‌عنوان‌مثال در پورت 10 / 100 می‌توان از کابل‌های Cat3 یا بهتر و یا در پورت 1000 از کابل‌های Cat5/Cat5e/Cat6 استفاده کرد. هنگامی‌که می‌خواهید سوئیچ POE خود را به دستگاه‌های غیر POE متصل نمایید حتماً از سوئیچ‌های POE اکتیو استفاده کنید. سوئیچ PoE اکتیو از نظر ایمنی برتری بیشتری، نسبت به سوئیچ PoE پسیو دارد.

این سوئیچ‌ها باقابلیت تشخیص دستگاه متصل، می‌توانند دریابند که دستگاه وصل شده POE است یا خیر. هنگامی که درگاه‌های PoE با دستگاه‌های غیر PoE مانند رایانه یا لپ‌تاپ متصل می‌شوند، سوئیچ آن را تشخیص می‌دهد و عملکرد سوییچ را به یک سوییچ معمولی تغییر می‌دهد تا فقط نقش مسیریابی را برای این دستگاه‌ها بازی کند.

اما سوئیچ‌های  PoEپسیو، همیشه جریان الکتریکی را از طریق کابل اترنت با ولتاژ معین صرف‌نظر از اینکه دستگاه ترمینال از PoE پشتیبانی می‌کند یا خیر، ارسال می‌کند؛ بنابراین ممکن است رایانه‌ها و سایر دستگاه‌های غیر PoE را آتش بزنند. خوشبختانه سوئیچ‌های PoE که در بازار موجود هستند اکتیو بوده اما سوئیچ‌های PoE پسیو نیزهنوز توسط برخی فروشندگان عرضه می‌شوند.

-نکته مهم در رابطه با خرید سوئیچ شبکه PoE توان خروجی هریک از پورت های آن است. در زمان خرید دوربین مداربسته PoE باید به توان مصرفی آن دقت کرد. چنانچه دوربین شما توانی بیشتر از توان خروجی دستگاه داشته باشد ممکن است روشن نشود یا دچار آسیب دیدگی گردد.

-دو استاندارد اصلی برای تجهیزات PoE وجود دارد. این استانداردهای بین المللی با کدهای ۸۰۲٫۳at و ۸۰۲٫۳af شناخته می‌شوند. چنانچه قصد خرید سوئیچ‌ PoE دارید حتما به اطلاعات درج شده بر روی سوییچ و استاندارد آن دقت نمایید.
